电气阀门定位器工作原理、工作接线图及作用

2020/5/18 9:31:39 3542 0

电气阀门定位器工作原理、工作接线图及作用
电气阀门定位器是气动调节阀重要附件之一,通常与气动调节阀配套使用,它接受调节器的输出信号,然后以它的输出信号去控制气动调节阀,当调节阀动作后,阀杆的位移又通过机械装置反馈到阀门定位器,阀位状况通过电信号传给上位系统。今天小编就来为大家说说电气阀门定位器工作原理、工作接线图及作用。

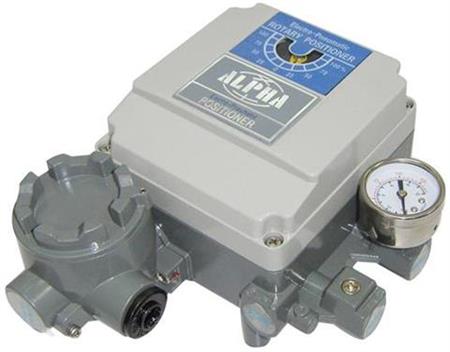

电气阀门定位器工作原理
电气阀门定位器是控制阀的主要附件.它将阀杆位移信号作为输入的反馈测量信号,以控制器输出信号作为设定信号,进行比较,当两者有偏差时,改变其到执行机构的输出信号,使执行机构动作,建立了阀杆位移倍与控制器输出信号之间的一一对应关系。因此,阀门定位器组成以阀杆位移为测量信号,以控制器输出为设定信号的反馈控制系统。该控制系统的操纵变量是阀门定位器去执行机构的输出信号。


电气阀门定位器工作接线图
电气阀门定位器是控制阀的主要附件.它将阀杆位移信号作为输入的反馈测量信号,以控制器输出信号作为设定信号,进行比较,当两者有偏差时,改变其到执行机构的输出信号,使执行机构动作,建立了阀杆位移倍与控制器输出信号之间的一一对应关系。因此,阀门定位器组成以阀杆位移为测量信号,以控制器输出为设定信号的反馈控制系统。该控制系统的操纵变量是阀门定位器去执行机构的输出信号。
为了打开阀门增加电流信号,力矩马达(①)产生电磁场,挡板(②)受电磁场力远离喷嘴(③)。喷嘴(③)和挡板(②)间距变大,排出先导阀(④)内部的线轴(⑤)上方气压。受其影响线轴(⑤)向右边移动,推动挡住底座(⑦)的阀芯(⑧),气压通过底座(⑦)输入到执行机构(⑩)。随着执行机构气室()内部压力增加,执行机构推杆()下降,通过反馈杆()把执行机构推杆()的位移变化传达到滑板()。这个位移变化又传达到量程()反馈杆,拉动量程弹簧()。当量程弹簧()和力矩马达(①)的力保持平衡时,挡板(②)回到原位,减小与喷嘴(③)间距。随着通过喷嘴(③)排出空气量的减小,线轴(⑤)上方气压增加。线轴(⑤)回到原位,阀芯(⑧)重新堵住底座(⑦),停止气压输入到执行机构(⑩)。当执行机构(⑩)的运动停止时,定位器保持稳定状态。

电气阀门定位器作用
1、用于对调节质量要求高的重要调节系统,以提高调节阀的定位精确及可靠性。
2、用于阀门两端压差大(△p>1MPa)的场合。通过提高气源压力增大执行机构的输出力,以克服液体对阀芯产生的不平衡力,减小行程误差。
3、当被调介质为高温、高压、低温、有毒、易燃、易爆时,为了防止对外泄漏,往往将填料压得很紧,因此阀杆与填料间的摩擦力较大,此时用定位器可克服时滞。
4、被调介质为粘性流体或含有固体悬浮物时,用定位器可以克服介质对阀杆移动的阻力。
5、用于大口径(Dg>100mm)的调节阀,以增大执行机构的输出推力。
6、当调节器与执行器距离在60m以上时,用定位器可克服控制信号的传递滞后,改善阀门的动作反应速度。
7、用来改善调节阀的流量特性。
8、一个调节器控制两个执行器实行分程控制时,可用两个定位器,分别接受低输入信号和高输入信号,则一个执行器低程动作,另一个高程动作,即构成了分程调节。
